弹性柱销齿式联轴器(GB5015-85)
发布时间：2018/03/26

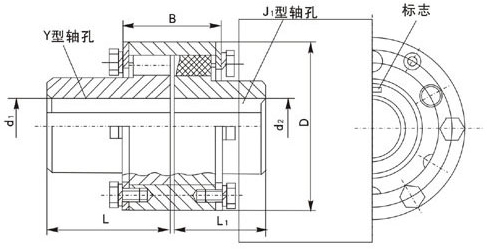

ZL型弹性柱销齿式联轴器
ZL型弹性柱销齿式联轴器主要参数
|
型号
|
许用转矩
m9/N·m |
需用转速
n/（r·min-4） |
轴孔直径
d1/mm、d2/mm |
轴孔长度
|
D/mm
|
B/mm
|
质量/kg
|
转动惯量/kg·m2
|
许用相对位移
|
|||
|
Y型
|
J1型
|
轴向/mm
|
径向/mm
|
角向
|
||||||||
|
L1/mm
|
L1/mm
|
|||||||||||
|
ZL1
|
100
|
4000
|
12 14
|
32
|
27
|
76
|
42
|
0.86
|
0.0004
|
±1.5
|
0.3
|
0°30″
|
|
16 18 19
|
42
|
30
|
||||||||||
|
20 22 24
|
52
|
38
|
||||||||||
|
ZL2
|
250
|
4000
|
16 18 19
|
42
|
30
|
92
|
50
|
3.23
|
0.003
|
±1.5
|
0.3
|
0°30″
|
|
20 22 24
|
52
|
38
|
||||||||||
|
25 28
|
62
|
44
|
||||||||||
|
30 32
|
82
|
60
|
||||||||||
|
ZL3
|
630
|
4000
|
25 28
|
62
|
44
|
118
|
69
|
6.57
|
0.011
|
±1.5
|
0.3
|
0°30″
|
|
30 32 35 38
|
82
|
60
|
||||||||||
|
40 42
|
112
|
84
|
||||||||||
|
ZL4
|
1600
|
4000
|
40 42 45 48 50 55 56
|
112
|
84
|
158
|
59
|
14.8
|
0.046
|
±1.5
|
0.4
|
0°30″
|
|
60
|
142
|
107
|
||||||||||
|
ZL5
|
4000
|
4000
|
50 55 56
|
112
|
84
|
192
|
89
|
24.8
|
0.114
|
±1.5
|
0.4
|
0°30″
|
|
60 63 65 70 71 75
|
142
|
107
|
||||||||||
|
80
|
172
|
132
|
||||||||||
|
ZL6
|
6300
|
3300
|
60 63 65 70 71 75
|
142
|
107
|
230
|
111
|
42.5
|
0.28
|
±1.5
|
0.4
|
0°30″
|
|
80 85 90 95
|
172
|
132
|
||||||||||
|
ZL7
|
10000
|
2900
|
70 71 75
|
142
|
107
|
260
|
113
|
66.3
|
0.56
|
±1.5
|
0.4
|
0°30″
|
|
80 85 90 95
|
172
|
132
|
||||||||||
|
100 110
|
212
|
167
|
||||||||||
|
ZL8
|
16000
|
2500
|
80 85 90 95
|
172
|
132
|
300
|
136
|
107.3
|
1.21
|
±2.5
|
0.6
|
0°30″
|
|
100 110 120 125
|
212
|
167
|
||||||||||
|
130
|
252
|
202
|
||||||||||
|
ZL9
|
25000
|
2300
|
90 95
|
172
|
132
|
335
|
149
|
140.9
|
1.98
|
±2.5
|
0.6
|
0°30″
|
|
100 110 120 125
|
212
|
167
|
||||||||||
|
130 140 150
|
252
|
202
|
||||||||||
|
ZL10
|
31500
|
2100
|
100 110 120 125
|
212
|
167
|
355
|
151
|
180.9
|
2.85
|
±2.5
|
0.6
|
0°30″
|
|
130 140 150
|
252
|
202
|
||||||||||
|
160 170
|
302
|
242
|
||||||||||
|
ZL11
|
40000
|
2000
|
110 120 125
|
212
|
167
|
380
|
170
|
219.3
|
3.9
|
±2.5
|
0.6
|
0°30″
|
|
130 140 150
|
252
|
202
|
||||||||||
|
160 170 180
|
302
|
242
|
||||||||||
|
ZL12
|
63000
|
1700
|
130 140 150
|
352
|
202
|
|
183
|
371.4
|
9.2
|
±2.5
|
0.6
|
0°30″
|
|
160 170 180
|
302
|
242
|
||||||||||
|
190 200
|
352
|
282
|
||||||||||
|
ZL13
|
100000
|
1500
|
150
|
252
|
202
|
515
|
218
|
470
|
15.6
|
±2.5
|
0.6
|
0°30″
|
|
160 170 180
|
302
|
242
|
||||||||||
|
190 200 220
|
352
|
282
|
||||||||||
|
240
|
410
|
330
|
||||||||||
