YQGX型移动桥式刮吸泥

概述与用途
    YQGX型桥式刮吸泥机适用于城镇污水处理厂矩形二次沉淀池及自来水厂的平流式沉淀池的吸排泥，根据用户要求，可增设撇油、撇渣装置。

结构与工作原理
    YQGX型桥式刮吸泥机采用移动桥式，吸泥方式有虹吸式和泵吸式两种类型，一般地面式沉淀池选用虹吸式吸泥机，半地下式沉淀池选用泵吸式吸泥机。
当吸泥机不工作时，即停在进水端；当吸泥机工作时，行车在电气控制的指令下，当顺水流行驶时，先放下撇渣板，将池面浮渣向池端钢制撇渣槽内；反向行驶时，撇渣板提升，离开液面，以防浮渣逆行；通过控制电磁阀换向阀，使冲洗水进入钢制撇渣槽内；池底泥水则由吸管（通过虹吸或泵吸）将其排入池边集泥槽内，进行下一步处理，依此作往返工作运动，从而达到洗泥、排泥、撇渣的目的。
1、往复式吸泥、撇渣，效率高结构简单；
2、双边驱动，两侧滚轮传动同步，运行平稳；
3、单向撇渣，池面较洁净；
4、池底为平底；
5、设备操作简便，可直接就地/远程控制设备的运行。
订货须知
1、订货时，请注明池宽、池深、池长、等主要参数及或提供平流沉砂池工艺尺寸图；
2、请注明设备材质；
3、路轨、输配电装置及预埋件由用户自备，需配请注明；
4、若需配套不锈钢集水槽、出水堰板、及钢制撇渣槽等附件，请注明相关尺寸；
5、若客户有特殊要求，可在订货合同中事先注明。
型号规格表示

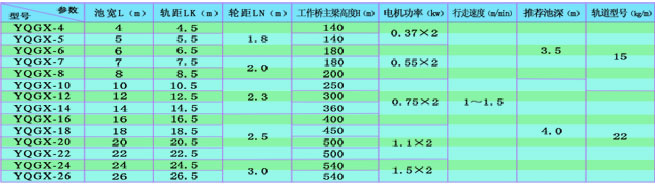

主要技术参数和安装外形尺寸


外形结构及安装尺寸
