ZBG型周边传动刮泥机

发布时间:2018/03/26

概述与用途
     ZBG型周边传动刮泥机适用于中心进水、周边出水、中心排泥的中、大型池径的辐流式沉淀池;主要用于城镇污水处理厂初沉池内排泥,该设备于2002年取得建设部科技成果推广项目证书。
结构与工作原理
     ZBG型周边传动刮泥机采用周边传动,污水从池中心的进水管流入,经稳流筒扩散后,均匀的向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置驱动工作桥架沿周边旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外,水面上的浮渣通过撇渣装置撇向池边,再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。
设备主要特点
    1、工作桥可采用半桥式或全桥式,其材质可采用碳钢不锈钢或铝合金等;
2、驱动装置采用轴装式斜齿轮减速机与主动轮直联传动,结构紧凑,机械效率较高;
 3、刮板以对数螺旋线轨迹集泥,连续性好、集泥的效率较高;
4、当池底坡度为1:10,可减少刮泥的阻力;
5、设备机械和电子双重过载保护,运转安全可靠;
6、设备操作简便,可直接就地/远程控制设备的运行。

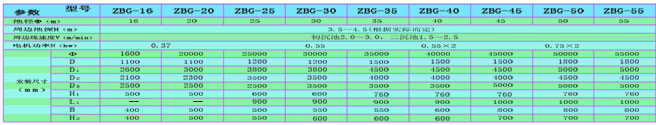

主要技术参数和安装尺寸

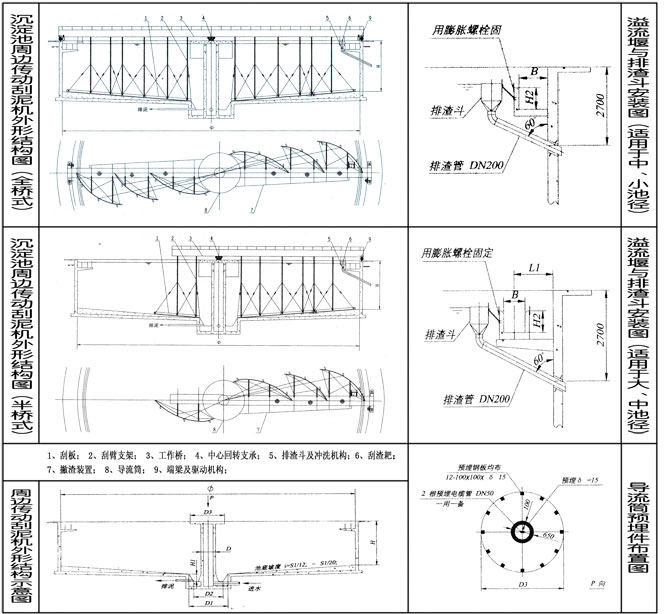

外形结构及安装基础尺寸
